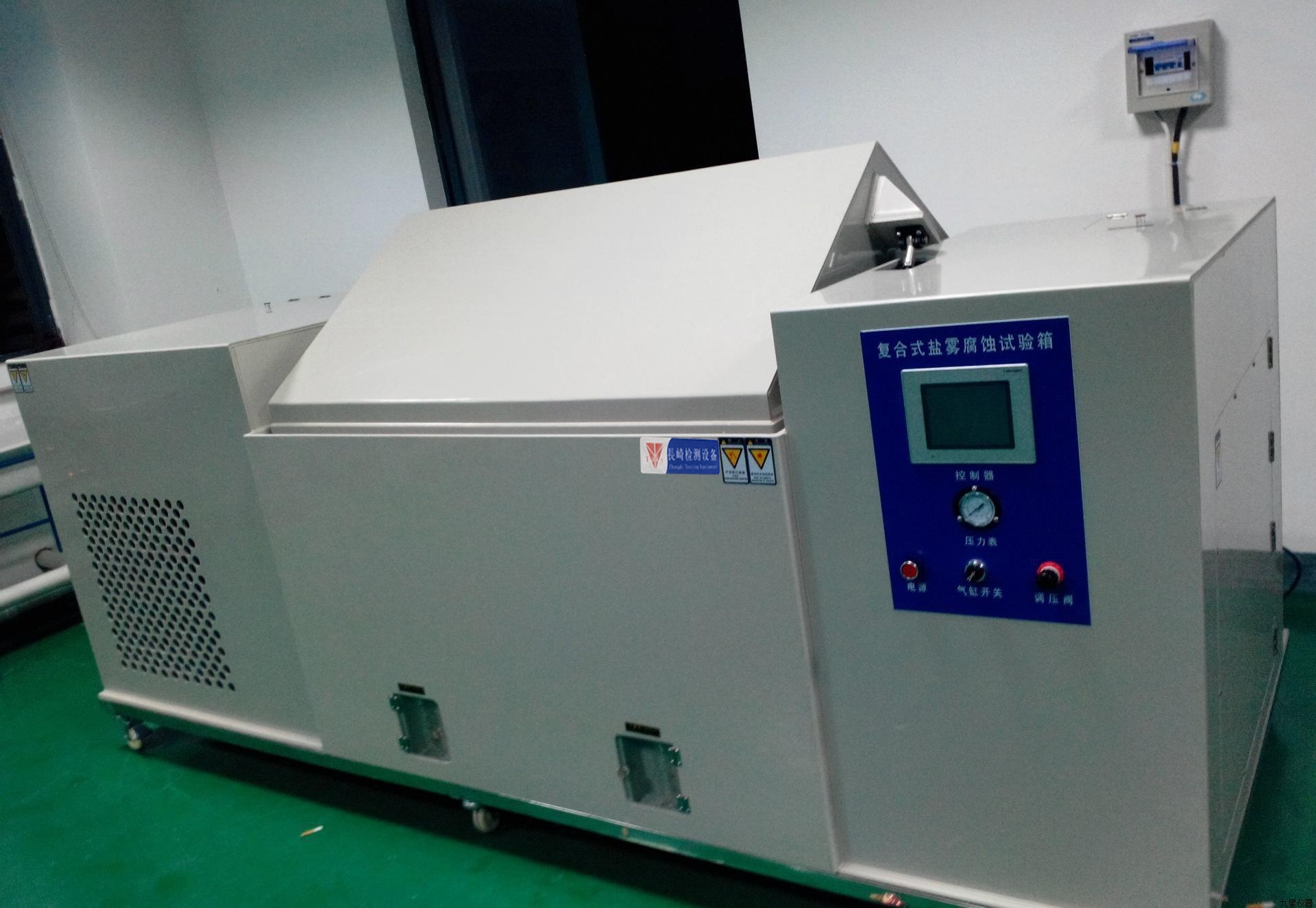

三综合盐雾试验箱
三综合盐雾试验箱
一、设备简介：
三综合盐雾试验箱适用于对金属材料的防护层，零部件，电子元件及工业产品等进行加速盐雾腐蚀试验。产品符合以下标准：GB2423.17、GB2423.18、GB2423.19—93、CNS3627、JIS、D0201、Z2371、H8502、ISO3768、3769、3770、ASTM、B117、B268。以及相等效的IEC、MIL、DIN等标准进行各种盐雾腐蚀试验。本产品经“中国电工产品环境适应性检测中心”测试合格。
二、结构与特点
1.本设备工作室的内外胆采用进口PVC板拼装成型，具有重量轻、耐腐蚀、强度高、无渗漏、表面平整、光滑易清洗等特点。
2.水密封形式使盐雾不致外溢，采用蒸气加热，升温快，温度分布均匀。
3.盐雾箱顶盖设计成110℃~120℃顶角，不使箱内的冷凝聚水直接滴落在试品上。
4.喷雾方式为塔式喷雾，喷雾塔放置于工作室的底面中部。喷嘴的材料为石英玻璃烧制而成，喷出的雾粒细小，盐雾呈自然沉降分布均匀。
5.设备的控制系统放置在箱体的右上方，用户操作方便，面板上设置有电源开关、排雾开关、喷雾转换开关、两只PID自整定数显仪表，以及设备运转时间计时器和周期喷雾计时器，在箱体的线路板上还特设超温保护器。
三、主要技术参数：
型号Type：TK-YW60TK-YW90TK-YW120TK-YW160TK-YW200
试验室内箱尺寸LxWxH(cm)：60x45x4090x60x50120x100x50160x100x50200x100x60
试验室外箱尺寸LxWxH(cm)：107x60x118141x88x128190x130x140230x130x140270x130x150
试验室温度：盐水试验法(NSS ACSS)35℃±1℃/耐腐蚀试验法(CASS)50℃±1℃
压力桶温度：盐水试验法(NSS ACSS)47℃±1℃/耐腐蚀试验法(CASS)63℃±1℃
盐水温度：35℃±1℃ 50℃±1℃
试验室容量：108L270L480L800L1440L
盐水箱容量：15L25L40L40L40L
盐水浓度：氯化钠溶液浓度5%或氯化钠溶液浓度5%中每升添加0.26克氯化铜(CuCl2 2H2O)
压缩空气压力：1.00±0.01kgf /㎝?
喷雾量：1.0~2.0ml/80 c㎡/h (至少收集16小时，取其平均值)
试验室相对湿度：85%以上
酸碱值PH：6.5~7.2 3.0~3.2
喷雾方式：连续式喷雾
电源：AC220V1Φ10AAC220V1Φ15AAC220V1Φ20AAC220V1Φ20AAC220V1Φ30A
四、环境条件
1、温度范围：RT+5℃~35℃
2、湿度范围：≥85%RH
3、周围无强烈振动
4、无阳光直接照射或其它热源直接辐射
5、周围无强烈气流，当周围空气需强制流动时，气流不应直接吹到箱体上
6、试验箱应放置平稳，保持水平，因箱体上部采用水密封，防止盐雾外溢
7、盐雾箱的四周应留有一定的距离，方便维修操作
五、试验前的准备
1、工作室底部应加入蒸馏水，以箱底部的液位浮子浮起低水位灯灭为准。
2、箱体上部四周的密封槽试验前加入蒸馏水，不宜过满，以关闭箱盖后盐雾不外溢为佳。
3、空气饱和器（不锈钢桶）内加入蒸馏水或去离子水，水位高度为液面计透明管上部4/5位置或低水位灯灭为准，加蒸馏水时，应打开饱和器上部的进水阀，当加到规定水位时，必须关闭阀门。长时间的试验后，饱和器的水份会消耗，水位降低至下部1/5位置或低水位灯亮时，应及时补水，防止缺水后，烧坏饱和器内的加热元件。
4、箱体后部的排雾管排出的盐雾对室内设施有影响，允许用户加长排雾管，使排出的盐雾排出室外，但排雾管不能堵塞，以免影响盐雾的排放。排雾管下方有一排水管，用户也应把它接到室外。
5、气压的调节：
a：进气压力由第一级调压阀手动调节，一般控制在3kg/c㎡
b：喷雾压力由减压阀调至1kg/c㎡，上叙调节已在出厂前调整好，用户一般不须再调节。
6、把箱体里面的漏斗架放好，集雾器上的橡胶管分别和相对应的漏斗连接好，这样在试验中，无需打开箱盖，可以从外面集雾器上读出里面的盐雾沉降量。
7、设定所需做试验的时间（定时），如：1小时则设定为00H01，1分钟则设定为00M01；在打开电源之前设定。
