复合盐雾箱参数

复合盐雾箱参数

复合盐雾箱参数



一、 设备简介:

盐雾试验箱适用于对金属材料的防护层,零部件,电子元件及工业产品等进行加速盐雾腐蚀试验。产品符合以下标准:GB2423.17、GB2423.18、GB2423.19—93、CNS3627、JIS、D0201、Z2371、H8502、ISO3768、3769、3770、ASTM、B117、B268。以及相等效的IEC、MIL、DIN等标准进行各种盐雾腐蚀试验。本产品经“中国电工产品环境适应性检测中心”测试合格。

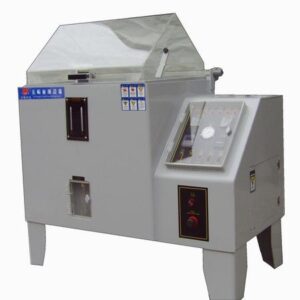

二、实物图片:(主体版型)

复合盐雾箱参数复合盐雾箱参数复合盐雾箱参数

TK-YW120以上机型                                                                    TK-YW60/90机型

三、结构与特点

1.本设备工作室的内外胆采用进口PVC板拼装成型,具有重量轻、耐腐蚀、强度高、无渗漏、表面平整、光滑易清洗等特点。

2.水密封形式使盐雾不致外溢,采用蒸气加热,升温快,温度分布均匀。

3.盐雾箱顶盖设计成110℃~120℃顶角,不使箱内的冷凝聚水直接滴落在试品上。

4.喷雾方式为塔式喷雾,喷雾塔放置于工作室的底面中部。喷嘴的材料为石英玻璃烧制而成,喷出的雾粒细小,盐雾呈自然沉降分布均匀。

5.设备的控制系统放置在箱体的右上方,用户操作方便,面板上设置有电源开关、排雾开关、喷雾转换开关、两只PID自整定数显仪表,以及设备运转时间计时器和周期喷雾计时器,在箱体的线路板上还特设超温保护器。



复合盐雾箱参数

型号:Type TK-YW60 TK-YW90 TK-YW120 TK-YW160 TK-YW200

试验室内箱尺寸LxWxH(cm):60x45x40 90x60x50 120x100x50 160x100x50 200x100x60

试验室外箱尺寸LxWxH(cm):107x60x118 141x88x128 190x130x140 230x130x140 270x130x150

试验室温度:盐水试验法(NSS ACSS)35℃±1℃/耐腐蚀试验法(CASS)50℃±1℃

压力桶温度:盐水试验法(NSS ACSS)47℃±1℃/耐腐蚀试验法(CASS)63℃±1℃

盐水温度:35℃±1℃    50℃±1℃

试验室容量:108L 270L 480L 800L 1440L

盐水箱容量:15L 25L 40L 40L 40L

盐水浓度:氯化钠溶液浓度5%或氯化钠溶液浓度5%中每升添加0.26克氯化铜(CuCl2 2H2O)

压缩空气压力:1.00±0.01kgf /㎝?

喷雾量:1.0~2.0ml/80 c㎡/h (至少收集16小时,取其平均值)

试验室相对湿度:85%以上

酸碱值PH:6.5~7.2      3.0~3.2

喷雾方式:连续式喷雾

电源 :AC220V1Φ10A AC220V1Φ15A AC220V1Φ20A AC220V1Φ20A AC220V1Φ30A



五、环境条件

1、温度范围:RT+5℃~35℃

2、湿度范围:≥85%RH

3、周围无强烈振动

4、无阳光直接照射或其它热源直接辐射

5、周围无强烈气流,当周围空气需强制流动时,气流不应直接吹到箱体上

6、试验箱应放置平稳,保持水平,因箱体上部采用水密封,防止盐雾外溢

7、盐雾箱的四周应留有一定的距离,方便维修操作



六、试验前的准备

1、工作室底部应加入蒸馏水,以箱底部的液位浮子浮起低水位灯灭为准。

2、箱体上部四周的密封槽试验前加入蒸馏水,不宜过满,以关闭箱盖后盐雾不外溢为佳。

3、 空气饱和器(不锈钢桶)内加入蒸馏水或去离子水,水位高度为液面计透明管上部4/5位置或低水位灯灭为准,加蒸馏水时,应打开饱和器上部的进水阀,当加到规定水位时,必须关闭阀门。长时间的试验后,饱和器的水份会消耗,水位降低至下部1/5位置或低水位灯亮时,应及时补水,防止缺水后,烧坏饱和器内的加热元件。

4、 箱体后部的排雾管排出的盐雾对室内设施有影响,允许用户加长排雾管,使排出的盐雾排出室外,但排雾管不能堵塞,以免影响盐雾的排放。排雾管下方有一排水管,用户也应把它接到室外。

5、 气压的调节:

a:进气压力由第一级调压阀手动调节,一般控制在3kg/c㎡

b:喷雾压力由减压阀调至1kg/c㎡,上叙调节已在出厂前调整好,用户一般不须再调节。

6、 把箱体里面的漏斗架放好,集雾器上的橡胶管分别和相对应的漏斗连接好,这样在试验中,无需打开箱盖,可以从外面集雾器上读出里面的盐雾沉降量。

7、 设定所需做试验的时间(定时),如:1小时则设定为00H01,1分钟则设定为00M01;在打开电源之前设定。



七、操作说明

1. 一切准备就绪即可按“电源开关”,接通电源,设定好试验温度和饱和器温度的值。

当用户在做NSS或CASS试验时,温度设定如下:

试验温度:35℃ 50℃:

饱和温度:47℃ 63℃

2.如需“周期”喷雾时,把面板上的周期开关打开,设定好喷雾时间、停喷时间所需的时间数值,周期喷雾便可开始(T1为停止时间;T2为喷雾时间)。

3.整个试验结束后,应先关掉空气压缩机,待两个压力表指针回转到“0”的状态,便可关掉面板上的喷雾开关和电源开关。

4.喷雾量的调节:气流式喷雾一般以调节压力值或改变塔顶锥形高度,一般调整塔帽底部平面与喷雾口的距离,根据沉降量,可在25~35mm之间调节。

5.盐水溶液的配制:

1、中性盐雾试验(NSS)盐水溶液采用氯化钠(化学纯以上)和蒸馏水配制成5±0.1%盐溶液,雾化后的收集液,除挡板挡回的部分外,不得重复使用。

2、溶液可以用酸度计或PH试纸测量其PH值,35℃时PH值应在6.5~7.2范围内,若测量的PH值不在此范围内,可用稀盐酸或氢氧化钠调整,应注意不得采用浓盐酸或固体氢氧化钠直接加入盐溶液中,以防局部浓度大,而影响PH值的测量。

3、酸性盐雾试验(CASS)盐水溶液配制由中性盐溶液的基础上,在每升5%的溶液中加0.26g氯化铜,PH值由冰乙酸来调节。
